一、污衣槽介紹

　　污衣槽又稱污衣被服收集系統，是指通過管道在樓層間傳遞衣物及被服。常用于賓館及醫院等。本體結構分為抽風系統、殺菌消毒系統、電控系統、消防噴淋系統及污衣槽本體。

　　污衣槽本體主要有下列部分構成：投物門(三通投入管)、直管、防火門、檢查門、阻尼器、收集槽、安裝支架、頂部排氣裝置、頂部消防噴淋裝置、電控系統等組成。

　　1、污衣槽結構介紹

　　接縫采用氬弧焊接并進行多道打磨拋光處理。

　　投物口設置有45°的斜滑道，以確保污衣不受磨損的情況下滑進主槽體槽管內。投物口與主槽體焊接而成，其材質及厚度與主槽體相同。

　　直管連接方式：對接后“V”型卡連接。

　　主槽體槽管內側須打磨光滑，不容許有任何零、部件設置于主槽管內，以避免污衣滑落時受到不必要的損傷。

　　防火投物門由不銹鋼門板和門框組成。門板選用不銹鋼板制造而成。門板內填充防火材料，門板外表面須經拋光處理。

　　防火投物門安裝方式為左開門或右開門，門上設置有門把手、電控門鎖、門鉸鏈、接近開關、閉門器等。防火投物門能自動或手動打開。

　　投物門的表面和邊緣須平滑，不應有任何尖銳物伸入主槽管內。

　　檢查門設置在污衣槽最上方的一層，尺寸與投物防火門相同。

　　收集槽由污衣槽底層槽管、天圓地方、90°彎頭(或45°、60°、75°彎頭，根據酒店實際情況確定)、垂直防火門、組成。

　　收集槽出口采用3㎜厚304級別不銹鋼制作。

　　垂直防火門通過防火門吊鉤、彈簧、165F易熔鎖片掛在防火門門框上。在污衣槽系統正常使用時，垂直防火門保持開啟狀態。遇有火警，易熔鎖片熔斷，垂直防火門自動落下，從而將污衣槽出口關閉。

　　由于污衣在下落到污衣槽底層時由豎直方向轉向水平方向，受到的沖擊力比較大，所以槽管必須用鍍鋅固定架牢固支撐。

　　2、電控系統介紹

　　基于員工及操作安全要求，每個防火投物門上設置有電控門鎖、分層控制盒。

　　污衣槽系統在使用時，在同一時間只允許一個防火投物門開啟使用，而其它投物門禁止打開。

　　若酒店、賓館、醫院樓層數較多，在防火投物門使用完畢后，必須延時一段時間，其它樓層的投物門才能開啟。

　　總控柜、分控箱防護等級為IP55?？偪毓?、分控箱上裝有漏電保護裝置。

　　總控柜必須設置在污衣槽出口附近，以方便操作和使用。若樓層數較多，可設置一個總控柜、一個分控箱，總控柜放置在設備層，分控箱設置在污衣槽出口附近。

　　總控柜、分控箱上必須設置有蜂鳴器，當投物門使用超時或未正確關閉時，蜂鳴器自動報警;故障解除后，蜂鳴器停止報警。

　　總控柜、分控箱的面板上設置有信號指示燈(綠燈)，以顯示各樓層投物門的使用狀況。

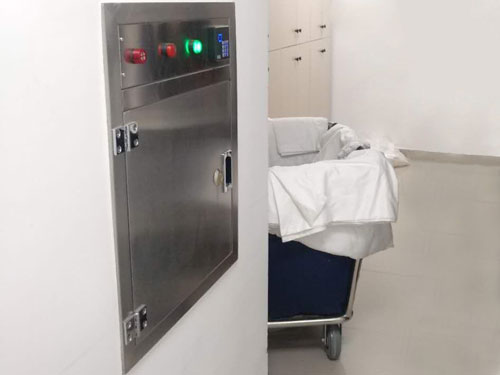

　　每個投物門的上部設置有一個分層控制盒。分層控制盒上設置有允許開啟指示燈(綠燈)，禁止開啟指示燈(紅燈)，開啟按鈕(或密碼磁卡開關)。按下開啟按鈕或用密碼(或磁卡)打開投物門，接近開關指示燈滅，投物門被打開，表示此投物門可以使用。同時，其它樓層分層控制盒面板上的紅燈亮，表示系統正在使用中。。

　　從總控柜、分控箱上引至各樓層分層控制盒的電壓為24V安全電壓，因此，能確保不會(huì )引發安全事故。

　　若污衣槽電控系統發生故障或系統斷電，可手動打開各層投物門。

　　二、污衣槽分類

　　按功能分為全自動　半自動及手動三類，各類型對比如下：

　　門開啟方式：

　　全自動型：投物門能電動開啟及電動關閉，仍具備手動型功能

　　半自動型：按鈕后解鎖，然后手動開、關投物門

　　手動型：　手動開關投物門

　　互鎖功能：

　　全自動型：任一投物門打開，其它門自動鎖死

　　半自動型：任一投物門打開，其它門自動鎖死

　　手動型：　無互鎖功能

　　使用狀態：

　　全自動型：指示燈分可以電源指示、可以使用、禁止使用、故障四種

　　半自動型：指示燈分可以電源指示、可以使用、禁止使用三種

　　手動型：　無

　　投物門延時狀態：

　　全自動型：開啟后可設定時間自動關閉

　　半自動型：開啟后，未關時總控箱顯示樓層、報警

　　手動型：　無

　　緊急狀態：

　　全自動型：斷電時投物門可轉為手動，火警時所有門強制關閉。

　　半自動型：斷電時投物門可轉為手動?；鹁瘯r(shí)高于70度出口門關閉

　　手動型：　火警時高于70度出口門關閉

　　三、污衣槽分系統介紹

　　1、抽風系統

　　安裝在污衣槽頂部，主要抽風設備為排氣扇。

　　目的是及時排出受污染的空氣。

　　在打開投物門時，其它投物門因程控關門，在打開的投物門口形成負壓，氣體不會(huì )外泄。

　　2、消防噴淋系統

　　全部設防火門?？稍O供安裝用消防噴頭、煙霧感應器等消防器材。

　　3、電控系統

　　電控系統可選門控系統自動及半自動裝置，從總控柜、分控箱上引至各樓層分層控制盒的電壓為24V安全電壓，能確保不會(huì )引發安全事故。

　　四、半自動型操作步驟

　　由于本系統選用半自動控制型、投物門水平啟閉。

　　電源指示燈亮，樓層顯示允許開啟時，可以打開投物門進行操作。如操作后忘記關閉，系統會(huì )聲響報警，并在總控箱顯示未關閉的本樓層。如樓層顯示禁止使用時，只是提醒操作者。門并沒有完成鎖死。

　　五、半自動型故障處理

　　1、門無法關閉

　　原因分析：1、門是否到位

　　2、手動關閉后，按緊延時不夠

　　3、門及框是否變形

　　處理措施：1、2、門關到位、等待延時，聽到門鎖關門聲。

　　3、檢查閉門器及門框，維修處理

　　2、門關閉后?？刂葡淙燥@示樓層未關閉

　　原因分析：1、門限位開關

　　2、電路檢查

　　處理措施：更換限位開關及維修電路

　　3、控制箱顯示樓層投物門未關閉與實際不符

　　原因分析：1、樓層調節器

　　2、電源檢查

　　處理措施：重新調整及更換調節器、電源

　　4、門無法開啟

　　原因分析：1、電控鎖控制及供電

　　2、電控鎖

　　處理措施：檢查電路及更換電控鎖
