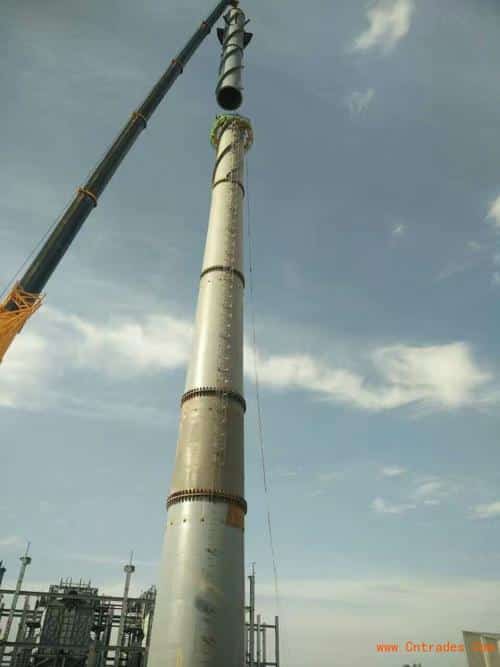

自立式鋼煙囪設計規范

　　1)煙囪鋼筒采用鋼材的品種、規格、性能等應符合設計要求和國家現行有關材料標準的規定, 應檢查出廠檢驗報告和標志進行驗收.

　　2)鋼材切割面或剪切面應無裂紋、夾渣、分層和大于1mm的缺棱,應觀察或用放大鏡檢查驗收.

　　3)一般情況，原材料無需進行化學成分復驗和物理性能試驗，如客戶有特殊要求，需要做化學成分復驗和物理性能試驗，應在合同中注明具體要求。

　　4)若無特殊要求，原則上煙囪所選用的任何材料都不允許含有石棉或者石棉品。

　　5)當賣方需要對材料進行代用時必須經過買方或者設計方同意，原則上是同類替代或者以高代低。

　　6)外部平臺鋪板一般采用格柵板，鋼格柵板表面需經鍍鋅處理。

　　7)旋梯或斜梯的踏步板均采用花紋板制做，平臺梯子的材質一般為Q235B，其質量應符合GB/T700 的要求。

　　隔熱層的設置應符合下列規定:

　　1當煙氣溫度高于本規范表3.3.1規定的最高受熱溫度時，應設置隔熱層。

　　2隔熱層厚度應由溫度計算確定，但最小厚度不宜小于50mm。對于全輻射爐型的煙囪，隔熱層厚度不宜小于75mm。

　　3隔熱層應與煙囪筒壁牢固連接，當采用不定型現場澆注材料時，可采用錨固釘或金屬網固定。煙囪頂部可設置鋼板圈保護隔離層邊緣。鋼板圈厚度不應小于6 mm。

　　4應沿煙囪高度方向，每隔1m~1.5 m設置一個角鋼支承環。

　　5當煙氣溫度高于560℃時，隔熱層的錨固件可采用不銹鋼(1C,18Ni9Ti)制造。煙氣溫度低于560℃時，可采用一般碳素鋼制造。

　　破風圈的設置應符合下列規定:

　　1當煙囪的臨界風速小于6m/s~7m/s時，應設置破風圈。當煙囪的臨界風速為7m/s～13.4m/s、小于設計風速，且采用改變煙囪高度、直徑和增加厚度等措施不經濟時，也可設置破風圈。

　　2設置破風圈范圍的煙囪體型系數應按1.2采用。

　　3需設置破風圈時，應在距煙囪上端不小于煙囪高度1/3的范圍內設置。

　　4破風圈型式可采用螺旋板型或交錯排列直立板型，并應符合下列規定:

　　1)當采用螺旋板型時，其螺旋板厚度不小于6mm，寬度為煙囪外徑的1/10。螺旋板為三道，沿圓周均布，螺旋節距可為煙囪外直徑的5倍。

　　2)當交錯排列直立板型時，其直立板厚度不小于6mm，長度不大于1.5m，寬度為煙囪外徑的1/10，每圈立板數量為4塊，沿煙囪圓周均布，相鄰圈立板相互錯開45°。
